1台测量机搞定粗糙度、轮廓和圆度
2021-08-20
上海鼎徵仪器仪表设备有限公司介绍1台测量机搞定粗糙度、轮廓和圆度
通常,测量表面粗糙度、轮廓和圆度需要多种测量仪器和设置才能完成,现在,三丰公司新推出了形状测量一体机——ROUNDTRACER EXTREME,使用1台测量仪器就可以很好的完成。

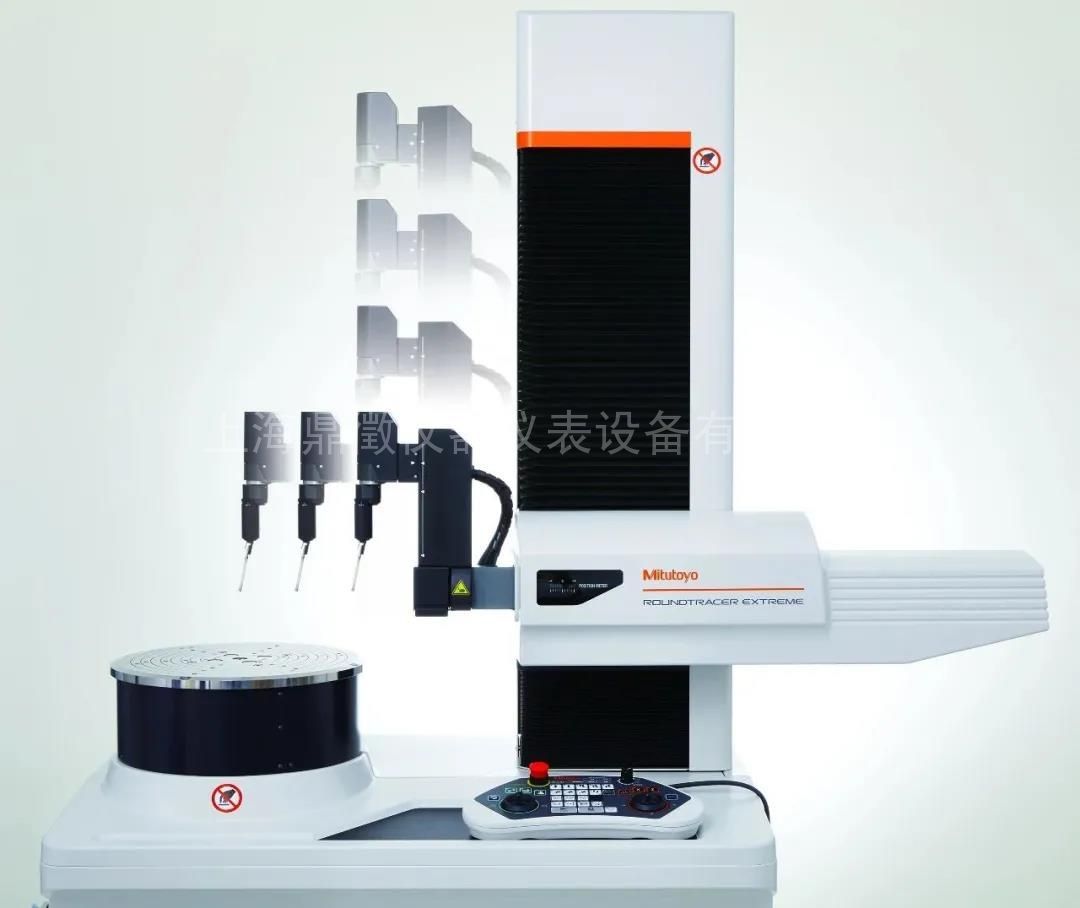

ROUNDTRACER EXTREME是集圆度、轮廓和表面粗糙度测量于一体的形状测量机,满足综合测量需求的同时整合了流程,节省大量时间,提高生产效率。
                        高水平的速度、精度和可操作性

灵活性更强

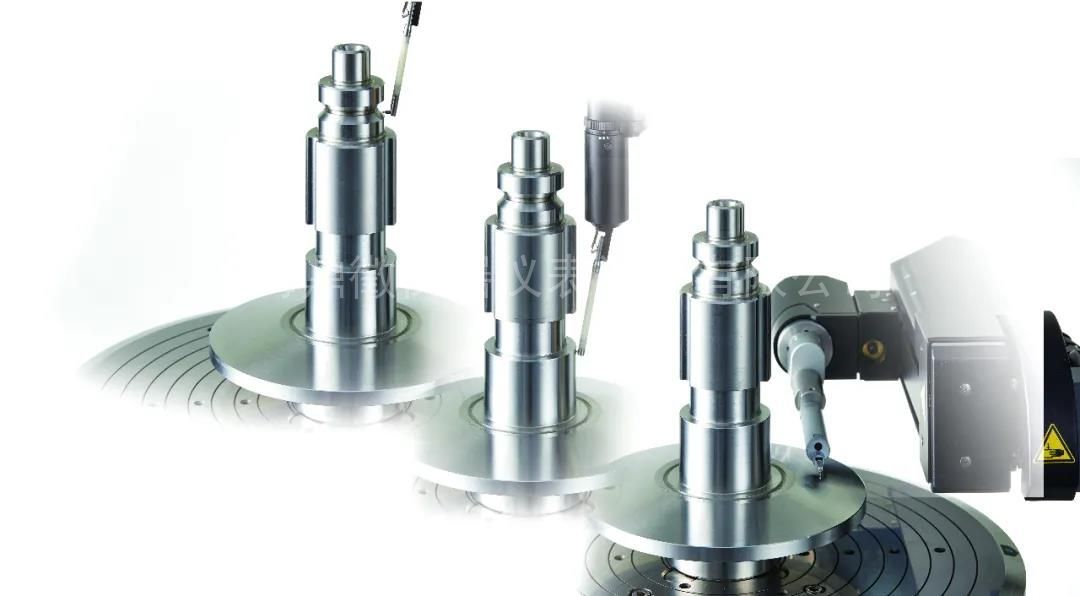

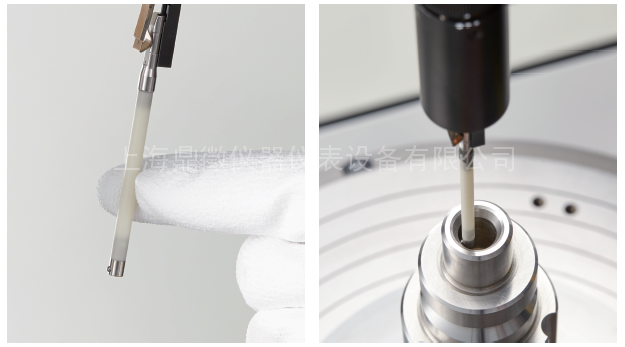

采用新研发的电动滑动轴,以及支持改变测针角度(0°、10°)的检出器和检出器支架,这有助于在实现连续自动测量的同时避免工件干涉,灵活性更强。


                                                驱动速度更快

Z轴和X轴驱动速度可达100mm/s,θ轴驱动速度*大达30rpm,与传统型号相比,定位精度更高,定位时间大幅缩短,测量吞吐量显著提高。
                              重复性和再现性更好

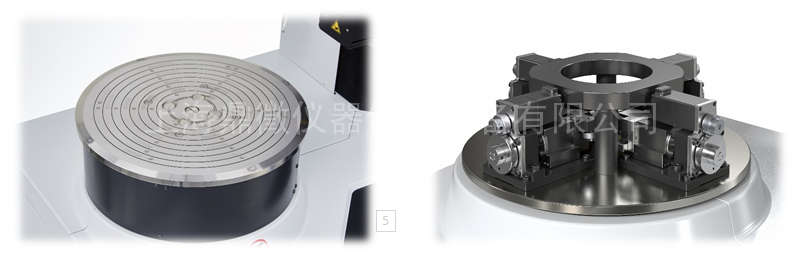

对于圆度仪来讲,重中之重的部位非旋转工作台莫属。新型定心工作台采用全新结构,减少了测量过程中工件的位置变化。与传统型号相比,X轴和Z轴定位精度更高,大幅提高了测量的再现性。
                                    精密测量几乎适用于任何工件

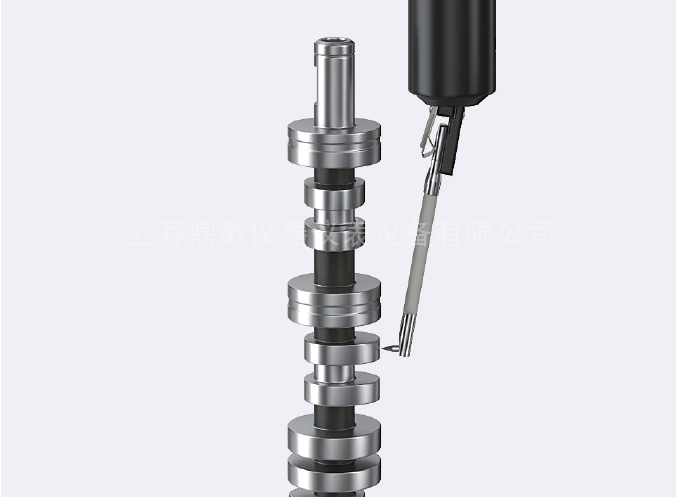

 01凸轮轴的测量
凸轮轴的作用是控制进气阀/排气阀的打开和关闭,这关系到发动机的燃烧效率,需要高精度的测量保证品质。

以前需要多种测量仪器和设置才能进行的凸轮形状、表面粗糙度和圆度测量,现在可以使用一台测量仪器很好地完成

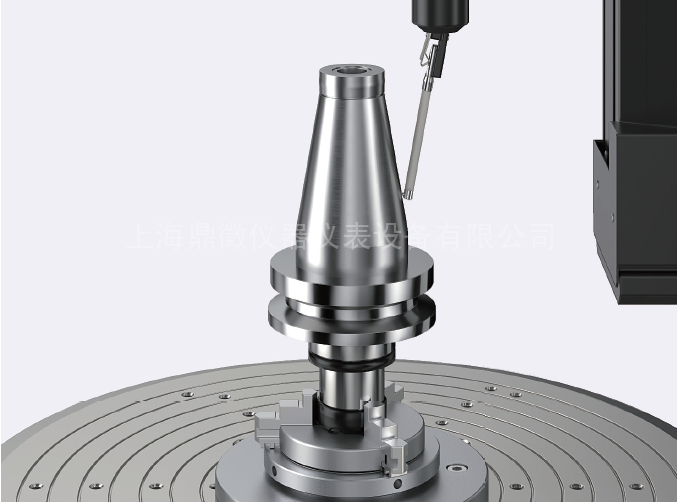

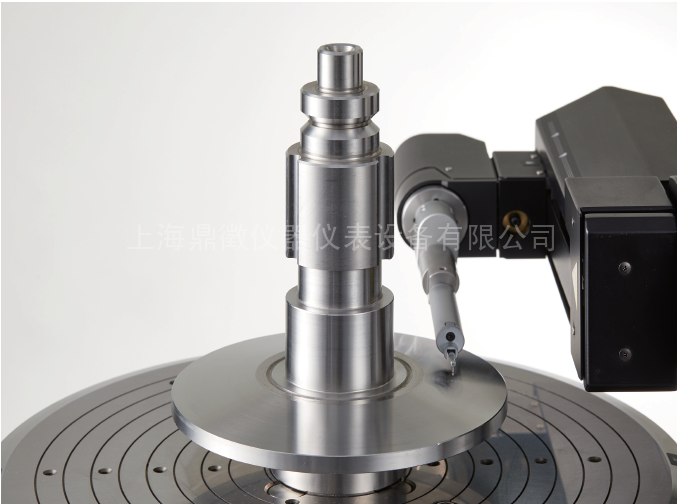

                                          02刀柄的测量
刀柄的锥形部分需要与机床主轴配对,因此需要高精度测量。通过新研发的定心装置和Z轴滑动部进行高精度定位,能够实现再现性更高的测量。

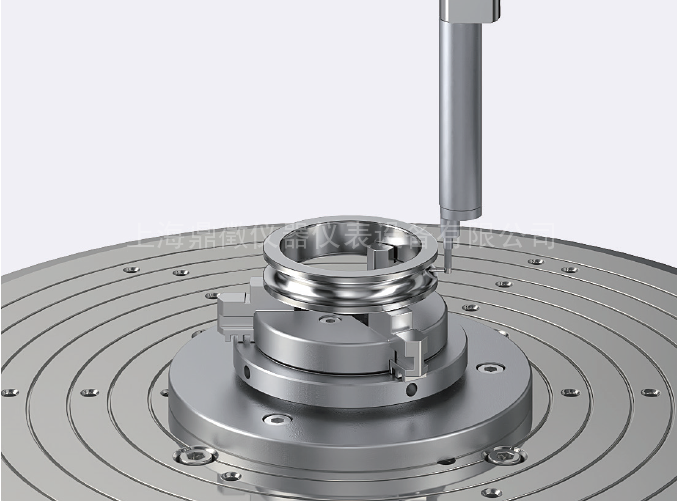

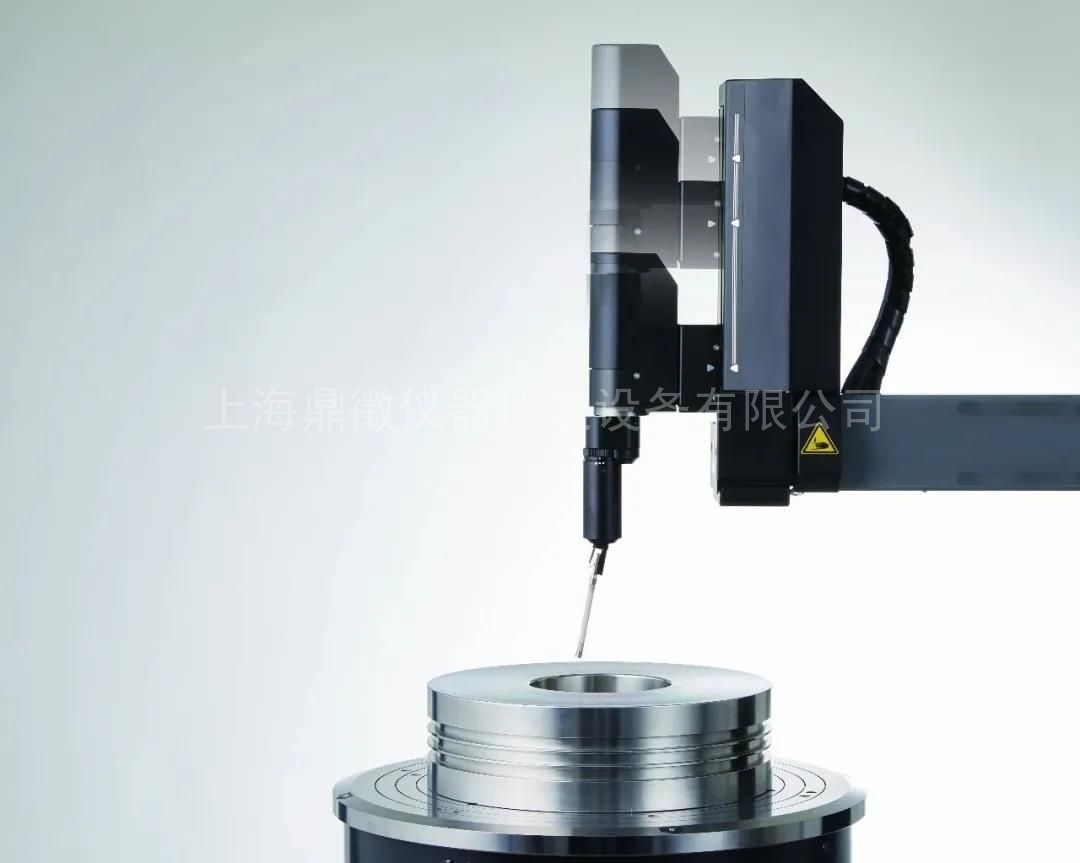

                                              03轴承的测量
轴承的表面粗糙度会直接影响摩擦系数,因此需要高精度测量。1台ROUNDTRACER EXTREME不仅可以高效测量圆度,还能高精度测量表面粗糙度。
                                   04CVT皮带轮的测量
                                       05电动马达铁芯的测量
马达铁芯是马达组件的基础元件,需要非常高的加工精度。ROUNDTRACER EXTREME 可实现高精度的工件设置,以在多个点进行直线轮廓测量。

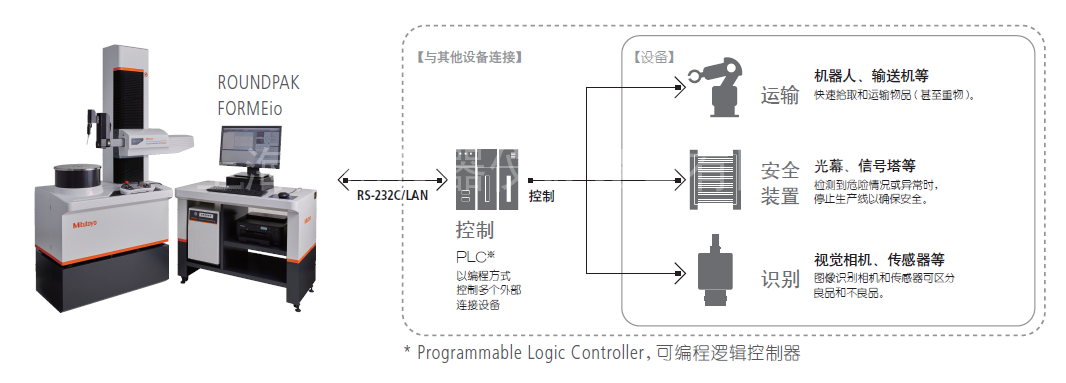

                                支持Smart Factory的自动化
ROUNDTRACER EXTREME能连接的外部设备包括运输设备、安全装置、识别设备等配套硬件,结合自动化通信软件FORMEio*(选配),通过PLC系统(可编程逻辑控制器)的RS-232C/LAN通信,自动化监视测量机状态,管控测量结果,大幅提高生产力。
