    ZEISS CONTURA三坐标测量机

    产品型号: CONTURA
      价格电议,您可以向供应商询价得到该产品价格
    所 在 地: 上海嘉定区
    更新日期: 2024-09-28
    详细信息
    CONTURA——来自蔡司的灵活、可靠和优秀的品质保证测量平台。新一代测量机精度更高,可兼容多种光学式探头,从而实现更广的测量范围。优异的测量技术、蔡司CALYPSO测量软件以及高度优化的通用测量程序令CONTURA成为同类测量机中的*之作。


    稳定的测量结果

    根据配置不同,CONTURA采用工业陶瓷或CARAT导轨,具有很好的刚性 、较低的热膨胀性和轻盈的机身重量。三轴均采用四面环抱气浮轴承,可在高速运行和加速的条件下保持稳定性。悬浮安装在CONTURA导轨上的玻璃陶瓷光栅尺具有零膨胀特性,因此无需安装温度传感器或进行误差补偿。高等级的防护特性使得该机器可以在生产车间使用。

    计算机辅助精度修正(CAA)

    动态形变的桥架直接影响测量精度,尤其是在扫描测量时更是如此。CONTURA可计算这一动态效应所需的补偿值。因此在高速测量环境下亦可保证测量精度。

    控制简便

    用户无需计算机,只需借助界面友好的控制面板即可对系统进行控制。通过先进的摇杆可对所有轴的运动进行更为便捷与精准的控制。可在CNC模式下对速度进行调节。

    选项

    .HTG(宽温度梯度)选项可保证宽温度范围内(18-26℃)一致的精度。.X=700/1200mm的测量机包含有工件和测量机温度传感器
    .集成式探头架可在无需校准的情况下获得大效率
    .主动式测针适用于快速更换架选项
    .使用蔡司AirSaver功能*高可节省60%压缩气体用量。

    探头类型

    ZEISS LineScan

    特点
    在车身、模具和工具制作、模型构建和设计,以及需要对接触敏感或结构精细的表面进行测量时,LineScan 光学式探头是不二的选择。

    高生产率和准确性

    LineScan的速度高达:每秒可捕获多达250,000个点,实现高速数字化。由于测量时间短,生产力可以得到显著提高。
    CALYPSO 测量软件和配备MASS 技术的测量机具有的自动更换探头的能力,也让其生产力再次获得提升。可定义的点阵和智能并点减点功能也提高了精度。

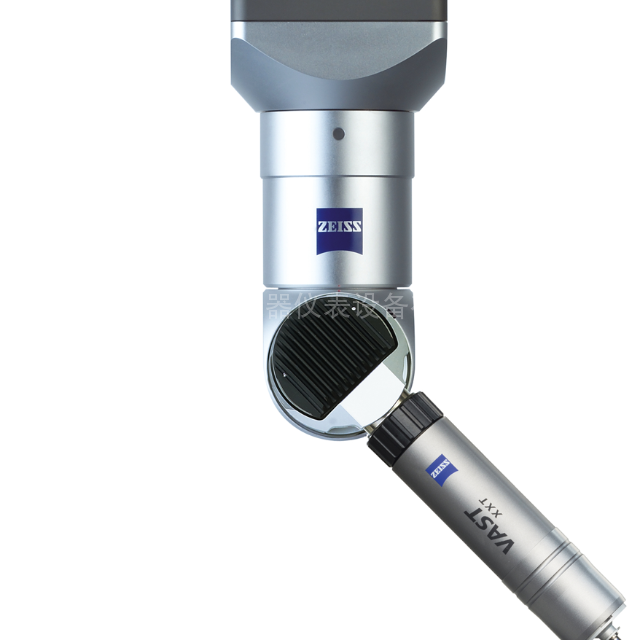

    ZEISS RDS

    特点
    RDS关节式探头座尤其适合测量复杂零件,测量这类零件时通常需要使用到多个具有不同空间位置的测针。它能够以2.5°的步距,旋转运行到20,736个不同空间位置,因此每个零件特征都能被测量到。上述性能的实现归功于旋转范围覆盖+/-180°的水平和垂直旋转轴。
    此外,适用于触发式探头的 RDS-CAA还有助于缩短校准时间:您只需校准几个空间角度位置。编程时,RDS可通过控制面板上的操纵杆轻松定位,因此可大大缩短编程时间。此设计可应用于标准、紧凑和多探头测量机配置。





    ZEISS VAST XT gold

    特点

    额外的测量系统

    VAST XT gold额外配备了一套测量系统。测量力可根据测量任务进行配置,其也可用于一系列的修正程序。
    除了主动式扫描,此探头也支持单点测量:例如,VAST XT Gold让您能灵活使用复杂的测针配置并提供了自动定心功能。



    ZEISS VAST XTR gold

    特点

    VAST领航者技术

    VAST XTR gold基于VAST XT gold设计。VAST XTR 完全支持 navigator 技术和performance性能包。VAST navigator是一套可同时满足测量速度和所需精度要求的*系统。
    VAST performance性能包可以使测针在不牺牲速度和精度的情况下扫描不连续的轮廓。

    集成旋转接头

    带来这个与众不同功能的关键是其集成的旋转轴。它能够使测针座能以15°的步距自由转动,因此总能定位到极为合适的测量角度。
    带集成式旋转关节的VAST XTR和传统的固定式测针一样,同样可靠准确。用户可以一如既往地信赖其测量精度。这种探头可在许多不同种类的工件上大展拳脚。其中包括带有许多复杂特征和角度位置的零件,如用于直升机和机车的齿轮箱。VAST XTR gold 也适合用于像是通风设备齿轮或涡轮这样的旋转对称零件。由于增加了旋转轴,探头能够测量那些以前只能使用复杂测针配置才能测量到的内齿轮。
    在船舶、风力发电和重型机械等行业,当工件重量大于5吨时,很难找到一个转台能满足所需测量精度和工件质量,选择VAST XTR gold则可以完美的解决这个难题。
